在當今的電子設備中，電源管理芯片扮演著至關重要的角色。從智能手機到電動汽車，從智能家居到工業控制系統，電源管理芯片無處不在。它們不僅是設備的“能量心臟”，更是確保設備高效、穩定運行的關鍵部件。本文將深入解析電源管理芯片的作用及工作原理，幫助客戶更好地理解這一核心組件。
電源管理芯片（Power Management IC，PMIC）是一種用于管理和控制電子設備中電源分配、轉換和控制的集成電路。其主要作用包括以下幾個方面：
1. 電壓轉換
電子設備中的不同部件通常需要不同的電壓來正常工作。例如，處理器可能需要1.2V的電壓，而存儲芯片可能需要3.3V的電壓。電源管理芯片通過內置的DC-DC轉換器（直流-直流轉換器）將輸入電壓轉換為所需的輸出電壓，確保每個部件都能獲得合適的電源。
2. 電流控制
電源管理芯片可以精確控制電流的大小，以滿足不同部件的需求。例如，在智能手機中，攝像頭模塊在拍照時需要較大的電流，而在待機時則需要較小的電流。電源管理芯片通過檢測負載的變化，動態調整電流輸出，確保設備在不同工作模式下的穩定運行。
3. 電源分配
現代電子設備通常包含多個功能模塊，每個模塊都需要獨立的電源供應。電源管理芯片通過內部的多路輸出功能，將輸入電源分配到各個模塊，確保每個模塊都能獲得穩定的電源。這種分配方式不僅可以提高電源利用效率，還能減少電源線的復雜性。
4. 電源保護
電源管理芯片內置多種保護功能，以防止電源故障對設備造成損壞。這些保護功能包括：
過壓保護（OVP）：防止輸入電壓過高損壞設備。
欠壓保護（UVP）：防止輸入電壓過低導致設備不穩定。
過流保護（OCP）：防止電流過大損壞電源或負載。
短路保護（SCP）：防止負載短路導致電源損壞。
過溫保護（OTP）：防止芯片溫度過高導致熱損壞。
5. 節能管理
電源管理芯片通過智能控制，優化電源的使用效率。例如，在設備處于低功耗模式時，電源管理芯片可以自動降低電源輸出，減少不必要的能耗。這種節能管理功能不僅延長了設備的電池壽命，還降低了設備的運行成本。
電源管理芯片的工作原理可以分為以下幾個關鍵部分：
1. 輸入電源處理
輸入電源可以是直流電源（如電池或適配器）或交流電源（通過整流器轉換為直流）。電源管理芯片首先對輸入電源進行濾波和穩壓處理，確保輸入電源的穩定性和純凈性。例如，通過輸入電容濾除電源中的高頻噪聲，通過穩壓電路將輸入電壓穩定在一個合適的范圍內。
2. 電壓轉換
電壓轉換是電源管理芯片的核心功能之一。常見的電壓轉換方式包括線性穩壓器（LDO）和開關穩壓器（DC-DC轉換器）。
線性穩壓器（LDO）：通過調節內部晶體管的導通程度，將輸入電壓線性地降低到所需的輸出電壓。LDO的優點是輸出電壓穩定、紋波小，但缺點是效率較低，尤其是在輸入輸出電壓差較大時。
開關穩壓器（DC-DC轉換器）：通過高頻開關和電感、電容儲能元件，將輸入電壓轉換為高頻脈沖信號，再通過濾波電路將高頻脈沖信號轉換為穩定的輸出電壓。DC-DC轉換器的優點是效率高，尤其在輸入輸出電壓差較大時，效率遠高于LDO。
3. 電流控制
電源管理芯片通過內置的電流檢測電路，實時監測負載電流的大小。當負載電流超過設定值時，芯片會自動限制電流輸出，防止過流損壞。例如，通過檢測電阻上的電壓降，計算出負載電流的大小，并通過反饋控制電路調整電流輸出。
4. 電源分配
電源管理芯片通過內部的多路輸出功能，將輸入電源分配到各個模塊。每個輸出通道都可以獨立調節電壓和電流，確保每個模塊都能獲得合適的電源。例如，通過多路DC-DC轉換器和LDO，將輸入電源轉換為多個不同電壓的輸出，分別供給處理器、存儲芯片、傳感器等模塊。
5. 保護功能
電源管理芯片內置多種保護功能，以確保設備的安全運行。這些保護功能通過檢測輸入電壓、輸出電流、芯片溫度等參數，實時判斷電源狀態。當檢測到異常情況時，芯片會自動進入保護狀態，切斷電源輸出，防止設備損壞。
電源管理芯片廣泛應用于各種電子設備中，以下是一些典型的應用場景：
1. 智能手機
在智能手機中，電源管理芯片負責管理電池電源，為處理器、存儲芯片、攝像頭、顯示屏等模塊提供穩定的電源。通過動態調整電源輸出，電源管理芯片可以優化手機的功耗，延長電池壽命。

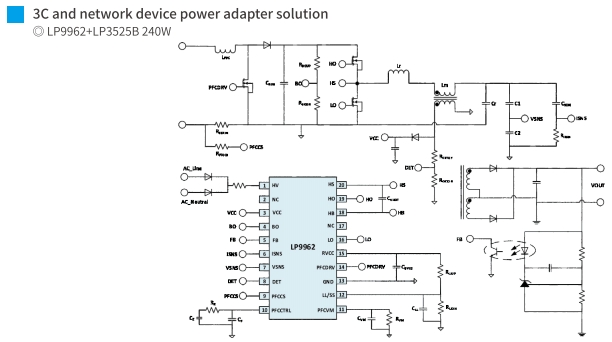

2. 筆記本電腦
筆記本電腦中的電源管理芯片不僅管理電池電源，還管理適配器電源。它通過智能切換電源模式，確保設備在不同使用場景下的穩定運行。例如，在電池供電時，電源管理芯片會自動降低電源輸出，進入節能模式；在適配器供電時，電源管理芯片會提高電源輸出，確保設備的高性能運行。
3. 汽車電子
在汽車電子系統中，電源管理芯片負責管理汽車電池和發電機的電源，為車載信息娛樂系統、駕駛輔助系統、電子儀表盤等模塊提供穩定的電源。通過多種保護功能，電源管理芯片可以確保汽車電子系統的安全運行，即使在惡劣的環境條件下也能保持穩定。

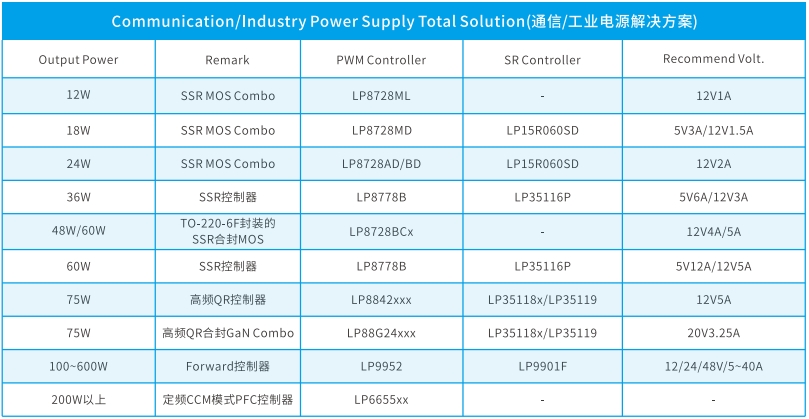

4. 工業控制系統
在工業控制系統中，電源管理芯片負責管理各種傳感器、執行器和控制器的電源。通過精確的電壓和電流控制，電源管理芯片可以確保工業設備的穩定運行，提高生產效率和產品質量。
隨著電子設備的不斷發展，電源管理芯片也在不斷演進。以下是一些主要的發展趨勢：
1. 高集成度
現代電源管理芯片將越來越多的功能集成在一個芯片上，包括電壓轉換、電流控制、電源分配、保護功能等。這種高集成度不僅減少了電路板面積，還提高了系統的可靠性和性能。
2. 高效率
電源管理芯片的效率越來越高，尤其是在高輸入輸出電壓差的情況下。通過采用先進的開關穩壓器技術和智能控制算法，電源管理芯片可以顯著提高電源利用效率，減少能耗。
3. 智能化
電源管理芯片越來越智能化，能夠根據設備的工作狀態自動調整電源輸出。例如，通過內置的微控制器，電源管理芯片可以實時監測設備的負載情況，并動態調整電源參數，優化功耗。
4. 小型化
隨著電子設備的小型化趨勢，電源管理芯片也在不斷縮小尺寸。通過采用先進的制造工藝和封裝技術，電源管理芯片可以在更小的體積內實現更高的性能，滿足便攜式設備的需求。
電源管理芯片是現代電子設備中不可或缺的核心組件。它通過精確的電壓轉換、電流控制、電源分配和保護功能，確保設備的高效、穩定運行。隨著技術的不斷進步，電源管理芯片將朝著高集成度、高效率、智能化和小型化的方向發展，為電子設備的創新和發展提供強大的支持。
