在現代照明設計中，調光和調色功能已成為提升用戶體驗的關鍵要素。然而，傳統方案往往依賴復雜的電路和高昂的成本，難以大規模普及。SM2212EK 是一顆 ESOP8 封裝的 交流線性恒流驅動芯片，無需磁性元件、無需電解電容，僅通過“快速開關電源”即可實現 兩段調光或兩段調色。目標應用：T5/T8 燈管、球泡燈、吸頂燈。本文將深入解析 SM2212EK 的管腳功能、典型應用電路及其核心特性，幫助工程師快速掌握其設計要點，提升開發效率。

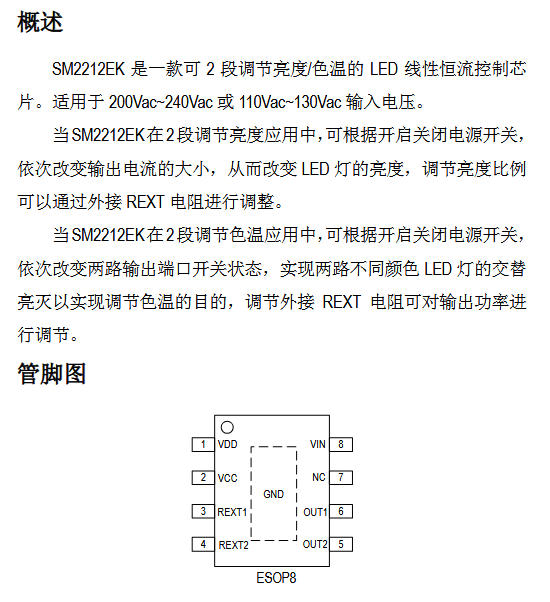

| 管腳 | 名稱 | 功能速寫 |
|---|---|---|
| 1 | VDD | 內部穩壓電源，外接 1 μF 去耦 |
| 2 | VCC | 芯片低壓供電，可短接到 VDD 或 NC |
| 3 | REXT1 | OUT1 電流設定電阻，Iout1 = 0.6 V / REXT1 |
| 4 | REXT2 | OUT2 電流設定電阻，Iout2 = 0.6 V / REXT2 |
| 5 | OUT2 | 第2路恒流沉，最大 100 mA |
| 6 | OUT1 | 第1路恒流沉，最大 100 mA |
| 7 | NC | 高壓隔離腳，Layout 時做 1.5 mm 空距 |
| 8 | VIN | 交流輸入，直接接整流后高壓，耐壓 500 V |
工作原理：
兩段 亮度比例 由 REXT1/REXT2 阻值決定；兩段 色溫 則把 LED_A 做成暖白、LED_B 做成冷白，即可“開關調色”。
| 模式 | 外接 LED | 切換順序 | 比例設定 |
|---|---|---|---|
| 兩段調光 | 單路燈珠，OUT1/OUT2 并聯 | 100 % → X % → 100 % | REXT1≠REXT2，比例 = I1/I2 |
| 兩段調色 | OUT1 暖白，OUT2 冷白 | 暖 → 冷 → 暖 | REXT1=REXT2，功率一致 |
SM2212EK 讓“墻壁開關”擁有了調光/調色的魔法：兩顆電阻、一顆芯片，燈管立刻兩段變光/變色，BOM 成本省一半，生產就像焊三極管一樣簡單。SM2212EK不僅滿足了現代照明設備對調光和調色功能的需求，還通過減少外圍元件數量，顯著降低了系統成本和設計復雜性。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
