傳統設計方案通常需要LED驅動芯片+鍵盤掃描芯片+MCU GPIO擴展三顆器件協同工作，不僅占用寶貴的PCB空間，還增加了軟件復雜度和EMI風險。AiP650E以"單芯片解決顯示+按鍵"為設計理念，將8段×4位LED驅動、7×4位鍵盤掃描、8級亮度調節、組合按鍵檢測等功能高度集成，通過簡潔的2線串行接口與主控MCU通信，成為小家電面板、溫控器、電子秤等應用的理想選擇。本文將從產品定位、版本選型、內部架構、通信協議到工程實踐，全面解析AiP650E的技術特性與應用要點。
AiP650E是一款帶鍵盤掃描電路接口的LED驅動控制專用電路，內部集成：
| 傳統分立方案 | AiP650E單芯片方案 | 優勢量化 |
|---|---|---|
| LED驅動IC + 鍵盤掃描IC + 電阻陣列 | 單芯片集成 | 元件數量減少60% |
| 需16個GPIO驅動4位8段 | 僅需2線串口 | MCU資源節省87.5% |
| 軟件輪詢掃描按鍵 | 硬件自動掃描 | CPU負載降低，響應更快 |
| 固定亮度或外接電位器 | 8級數字調光 | 無需外圍元件 |
| 單鍵識別，組合鍵需軟件處理 | 硬件組合鍵檢測 | 軟件簡化，可靠性提升 |

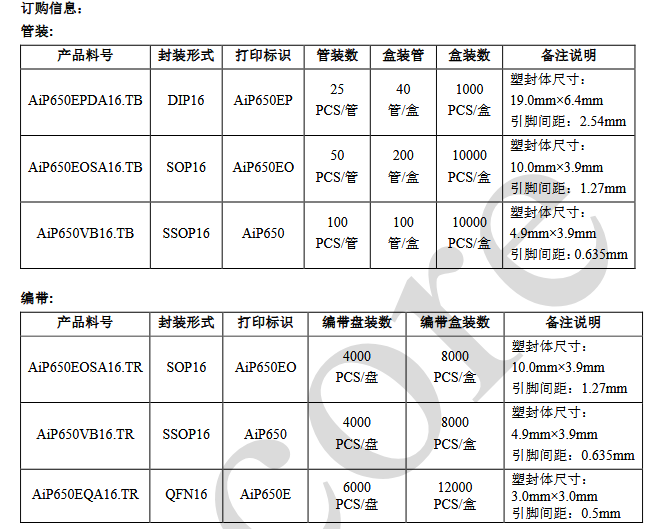

| 封裝類型 | 料號（管裝） | 料號（編帶） | 塑封體尺寸 | 引腳間距 | 適用場景 |
|---|---|---|---|---|---|
| DIP16 | AiP650EPDA16.TB | - | 19.0×6.4mm | 2.54mm | 工業控制、原型驗證 |
| SOP16 | AiP650EOSA16.TB | AiP650EOSA16.TR | 10.0×3.9mm | 1.27mm | 標準商業應用 |
| SSOP16 | AiP650VB16.TB | AiP650VB16.TR | 4.9×3.9mm | 0.635mm | 空間受限設計 |
| QFN16 | - | AiP650EQA16.TR | 3.0×3.0mm | 0.50mm | 超小型便攜設備 |
選型建議：
| 封裝 | 頂部絲印 | 說明 |
|---|---|---|
| DIP16 | AiP650EP | P=Plastic封裝，E=Enhanced版本 |
| SOP16 | AiP650EO | O=Small Outline封裝 |
| SSOP16 | AiP650 | 省略封裝標識，需結合外形區分 |
| QFN16 | AiP650E | QFN封裝專屬標識 |
AiP650E的內部架構體現了"顯示與按鍵分時復用"的智能設計理念：
架構亮點：
| 引腳號 | 符號 | 類型 | 功能描述 | 關鍵參數 |
|---|---|---|---|---|
| 1 | DIG1 | 開漏輸出 | 第1位LED陰極驅動/鍵盤掃描行1 | 灌電流150mA，鍵掃時輸出高電平 |
| 2 | CLK | 輸入 | 串行時鐘，內置上拉（~550μA） | 最高4Mbps，上升沿鎖存 |
| 3 | DIO | 開漏雙向 | 串行數據，內置上拉開漏 | 需外接上拉電阻10kΩ |
| 4 | GND | 電源 | 芯片地 | - |
| 5 | DIG2 | 開漏輸出 | 第2位LED陰極驅動/鍵盤掃描行2 | 同DIG1 |
| 6 | DIG3 | 開漏輸出 | 第3位LED陰極驅動/鍵盤掃描行3 | 同DIG1 |
| 7 | DIG4 | 開漏輸出 | 第4位LED陰極驅動/鍵盤掃描行4 | 同DIG1 |
| 8 | A/KI1 | 推挽輸出/輸入 | 段A驅動/鍵掃描列1輸入 | 輸出25mA，內置下拉50μA |
| 9 | B/KI2 | 推挽輸出/輸入 | 段B驅動/鍵掃描列2輸入 | 同A/KI1 |
| 10 | VDD | 電源 | 3.0~5.5V供電 | 建議104電容濾波，<2cm |
| 11 | C/KI3 | 推挽輸出/輸入 | 段C驅動/鍵掃描列3輸入 | 同A/KI1 |
| 12 | D/KI4 | 推挽輸出/輸入 | 段D驅動/鍵掃描列4輸入 | 同A/KI1 |
| 13 | E/KI5 | 推挽輸出/輸入 | 段E驅動/鍵掃描列5輸入 | 同A/KI1 |
| 14 | F/KI6 | 推挽輸出/輸入 | 段F驅動/鍵掃描列6輸入 | 同A/KI1 |
| 15 | G/KI7 | 推挽輸出/輸入 | 段G驅動/鍵掃描列7輸入 | 同A/KI1 |
| 16 | DP/KP | 推挽輸出 | 段DP驅動/鍵盤標志輸出 | 小數點或組合鍵指示 |
引腳設計精髓：
| 位號 | 元件 | 推薦參數 | 功能說明 |
|---|---|---|---|
| R1, R2 | 上拉電阻 | 10kΩ | CLK/DIO總線上拉，確保空閑高電平 |
| R3, R4 | 串聯電阻 | 220Ω | 限流保護，抑制信號振鈴，提升EMI |
| R5-R8 | 隔離電阻 | 2kΩ | 組合鍵功能必需，防止按鍵沖突短路 |
| C1, C2 | 去耦電容 | 100pF（101） | 高頻噪聲濾除，靠近DIG引腳 |
| C3 | 濾波電容 | 10μF電解 | 電源低頻儲能 |
| C4 | 去耦電容 | 0.1μF（104）陶瓷 | 必須靠近VDD引腳（<2cm） |
| 現象 | 原因分析 | 解決方案 |
|---|---|---|
| 上電亂碼 | 未先寫RAM再開顯示 | 嚴格遵循"先寫數據，后開顯示"流程 |
| 某一位不亮 | DIG引腳虛焊或損壞 | 檢查開漏輸出管腳，測量對地電阻 |
| 某一段不亮 | 段驅動引腳損壞 | 交換段線測試，確認芯片或LED問題 |
| 亮度不均 | 位掃描時間不一致 | 檢查時鐘振蕩器，確保8ms周期穩定 |
| 閃爍明顯 | 掃描頻率過低或電源紋波大 | 加強VDD濾波，檢查負載電流是否超限 |
| 現象 | 原因分析 | 解決方案 |
|---|---|---|
| 按鍵無響應 | 未加2kΩ隔離電阻（組合鍵功能） | 在KI1/KI2線路串接2kΩ電阻 |
| 按鍵誤觸發 | 按鍵抖動或干擾 | 軟件消抖（20ms延時確認） |
| 組合鍵不識別 | 隔離電阻值偏差大 | 確保R5-R8=2kΩ±5% |
| 多鍵同時按下混亂 | 超出硬件支持范圍 | 避免設計需3鍵同時按下的功能 |
| 現象 | 原因分析 | 解決方案 |
|---|---|---|
| 芯片無應答 | 地址錯誤或芯片未啟動 | 檢查VDD>2.6V，確認起始條件正確 |
| 數據錯位 | 時序不滿足建立/保持時間 | 降低通信速率，檢查R3/R4阻值 |
| 間歇性通信失敗 | 電源去耦不良 | C4必須靠近VDD，<2cm |
| 長距離通信錯誤 | 總線電容過大 | 降低速率至1Mbps以下，縮短走線 |
AiP650E以其"顯示+按鍵"單芯片集成的核心優勢，為小家電、工業控制等領域提供了高性價比的人機交互解決方案。其關鍵價值在于：
