HN04P06B是華能推出的一款P溝道增強型功率MOSFET，采用緊湊型SOT-23封裝，在60V耐壓等級下提供4A連續電流能力。這款器件采用先進的溝槽柵（Trench）技術，在導通電阻和柵極電荷之間取得了出色的平衡，使其成為負載開關和PWM應用的理想選擇。
傳統平面柵MOSFET在縮小單元尺寸時面臨導通電阻與耐壓的權衡困境。HN04P06B采用的高密度溝槽單元設計（High Density Cell Design）通過以下方式突破限制：
從數據手冊的輸出特性曲線（Figure 1）可見，在VGS = -10V時，器件在VDS = -2V即可進入深度飽和區，ID達到約14A（受限于測試條件），印證了低導通電阻特性。

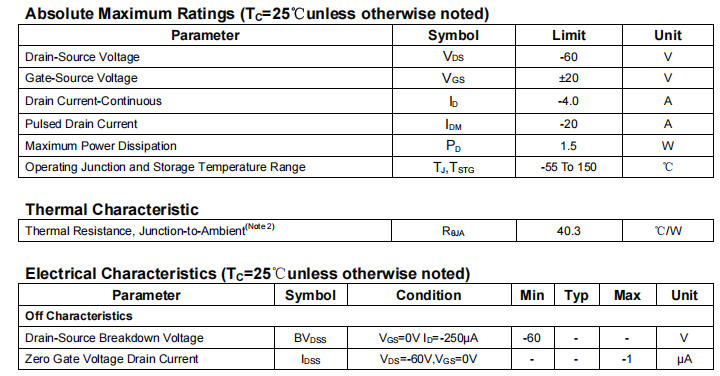

| 參數 | 測試條件 | 典型值 | 設計意義 |
|---|---|---|---|
| RDS(ON) | VGS=-10V, ID=-1A | 80mΩ | 滿載4A時導通壓降僅320mV，功耗1.28W |
| RDS(ON) | VGS=-4.5V, ID=-1A | 100mΩ | 兼容3.3V/5V邏輯電平驅動 |
| Qg（總柵極電荷） | VDS=-30V, ID=-4A | 25nC | 開關損耗低，適合高頻PWM |
| Qgs（柵源電荷） | 同上 | 3nC | 米勒平臺短，開通速度快 |
| Qgd（柵漏電荷） | 同上 | 7nC | 影響dv/dt抗擾度和開關損耗 |
HN04P06B的低RDS(ON)和寬柵極電壓范圍使其成為電池供電設備中負載開關的優選。
典型電路拓?fù)洌?/strong>
設計要點：
在Buck/Boost變換器的高側開關位置，P溝道MOSFET可簡化驅動電路設計——無需自舉電容或隔離驅動，直接以地為參考的PWM信號即可控制。
性能優勢：

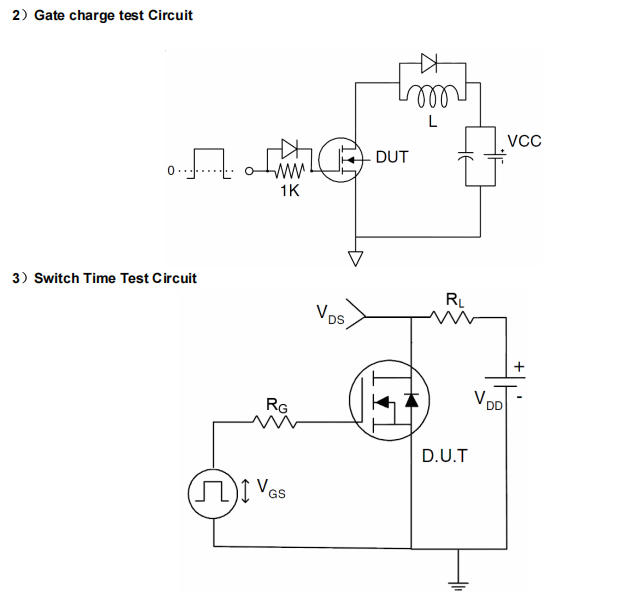

柵極電荷曲線（Figure 5）分析：
| 型號 | 廠商 | RDS(ON)@10V | Qg | 封裝 | 特點 |
|---|---|---|---|---|---|
| HN04P06B | 華能 | 80mΩ | 25nC | SOT-23 | 國產替代，成本優勢 |
| SI2301CDS | Vishay | 85mΩ | 22nC | SOT-23 | 車規級選項 |
| AO3401A | AOS | 60mΩ | 18nC | SOT-23 | 更低RDS(ON)，稍貴 |
| DMP2035U | Diodes | 85mΩ | 28nC | SOT-23 | 兼容引腳 |
HN04P06B代表了國產功率半導體在通用MOSFET領域的成熟水平。其80mΩ級導通電阻、4A電流能力與SOT-23緊湊封裝的組合，在以下場景展現獨特價值：
設計警示：需特別關注SOT-23封裝的熱限制，持續大電流應用建議進行詳細熱仿真或選擇更大封裝（如SOT-89/TO-252）。深圳三佛科技提供技術支持，批量價格有優勢~
