LP3783A是一款高性價比原邊反饋(PSR)控制芯片,專為5V/2.1A(10.5W)充電器及適配器設計。該芯片內置850V高耐壓功率三極管,采用SOP-7封裝,支持恒壓(CV)恒流(CC)雙模式控制,是六級能效電源方案的理想選擇。
該芯片可直接替代聚元微PL3378C、德普DP3773E等同類方案,在保持性能優勢的同時提供更好的成本控制和供貨穩定性。

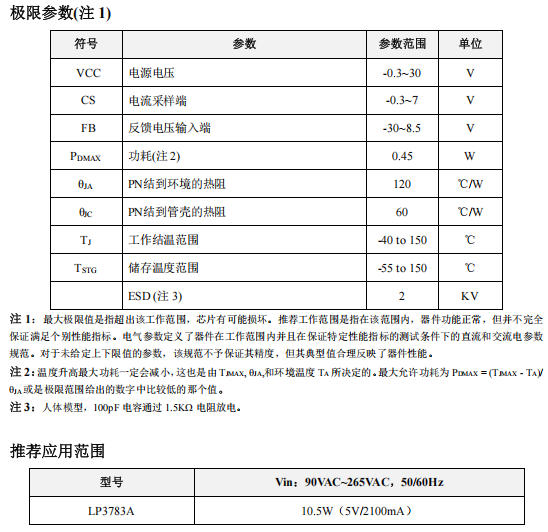

| 特性 | 參數/說明 |
|---|---|
| 輸出功率 | 10.5W(5V/2.1A) |
| 輸入電壓 | 90VAC~265VAC全電壓范圍 |
| 內置功率管 | 850V高壓BJT,無需外置MOS |
| 待機功耗 | ≤75mW |
| 封裝形式 | SOP-7 |
| 能效等級 | 滿足六級能效標準 |
技術優勢:

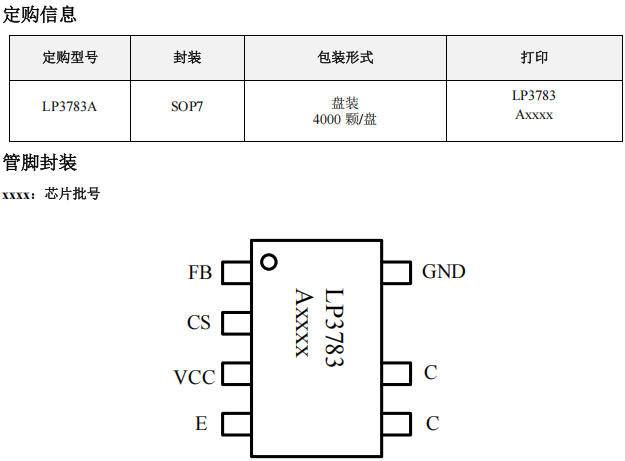

| 管腳號 | 名稱 | 功能描述 |
|---|---|---|
| 1 | FB | 反饋電壓輸入端,連接輔助繞組分壓電阻 |
| 2 | CS | 電流采樣端,采樣電阻接CS與GND之間 |
| 3 | VCC | 芯片電源,需就近接旁路電容(通常4.7μF) |
| 4 | E | 內置功率三極管發射極 |
| 5,6 | C | 內置功率三極管集電極(雙引腳增強散熱) |
| 7 | GND | 芯片地 |

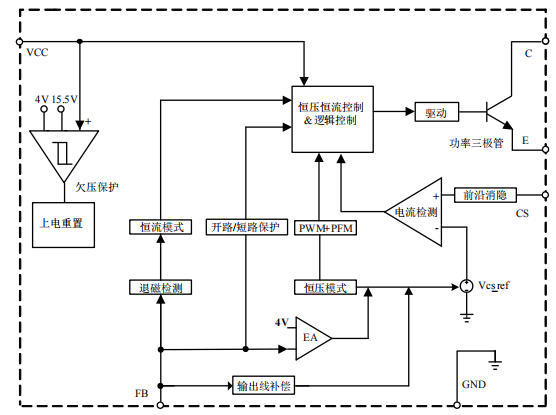

LP3783A內部集成了完整的電源管理系統:

工作原理簡述:
芯片通過檢測輔助繞組電壓(FB腳)實現恒壓控制,通過檢測CS腳電壓實現恒流控制。系統工作在斷續模式(DCM),利用退磁檢測實現谷底開通,提升效率。

| 參數 | LP3783A | PL3378C | DP3773E |
|---|---|---|---|
| 制造商 | 芯茂微 | 聚元微 | 德普微 |
| 內置BJT耐壓 | 850V | 850V | 850V |
| 輸出功率 | 10W | 10W | 10W |
| 封裝 | SOP-7 | SOP-8 | SOP-7 |
| 待機功耗 | ≤75mW | <100mW | <100mW |
| 線損補償 | 有 | 有 | 有 |
| 兼容性 | 標準 | 可替代LP3783A | 可替代LP3783A |
替代說明:LP3783A與PL3378C、DP3773E在功能上完全兼容,但需注意:

LP3783A作為芯茂微新一代原邊反饋控制芯片,通過內置高壓BJT、優化驅動性能和動態響應,在10W功率段提供了極具競爭力的解決方案。其特有的線損補償技術和谷底開通機制,確保了全電壓范圍內的高效率和良好的輸出特性。
