LP3718CA概述：

LP3718CA  是一款高度集成的隔離型適配器和充電器的自供電PSR控制芯片，外圍設計極其簡單。 LP3718 通過外置電阻，可調原邊峰值電流，再 通過變壓器原副邊匝比來設置輸出恒流點；通過設定 FB 上偏電阻和下偏電阻來設置輸出恒壓點。

為了實現系統成本的致簡化，LP3718 內置啟動電路，外圍不需要啟動電阻；采用自供電的方式 來取消輔助繞組 VCC 供電二極管。 為了實現更好的輸出電壓調整率，LP3718 內置 輸出線纜補償功能，可以通過設定 FB 外置上偏電 阻的值來調節輸出線纜補償值。

LP3718 集成了多種的保護功能，包括 VCC 鉗 位/欠壓保護，F(xiàn)B 腳上電阻開路保護，輸出短路保 護，輸出過壓保護以及過溫保護等保護功能。 LP3718 采用 SOP8L、ASOP6 以及 DIP7 封裝

LP3718CA 特點:

集成 BJT，適用于 24W 以下隔離方案
內置啟動電路，無需啟動電阻
自供電技術取消輔助繞組 VCC 供電二極管
通過外置電阻，可調峰值電流
很低的待機功耗

磚利的電流驅動，降低溫升
輸出線損補償技術
輸出短路保護功能
輸出過壓保護
VCC 欠壓保護功能
FB 腳上電阻開路保護
過溫保護。

LP3718CA 應用：

適配器、充電器
LED 驅動電源
線性電源和 RCC 開關電源升級換代
其它輔助電源

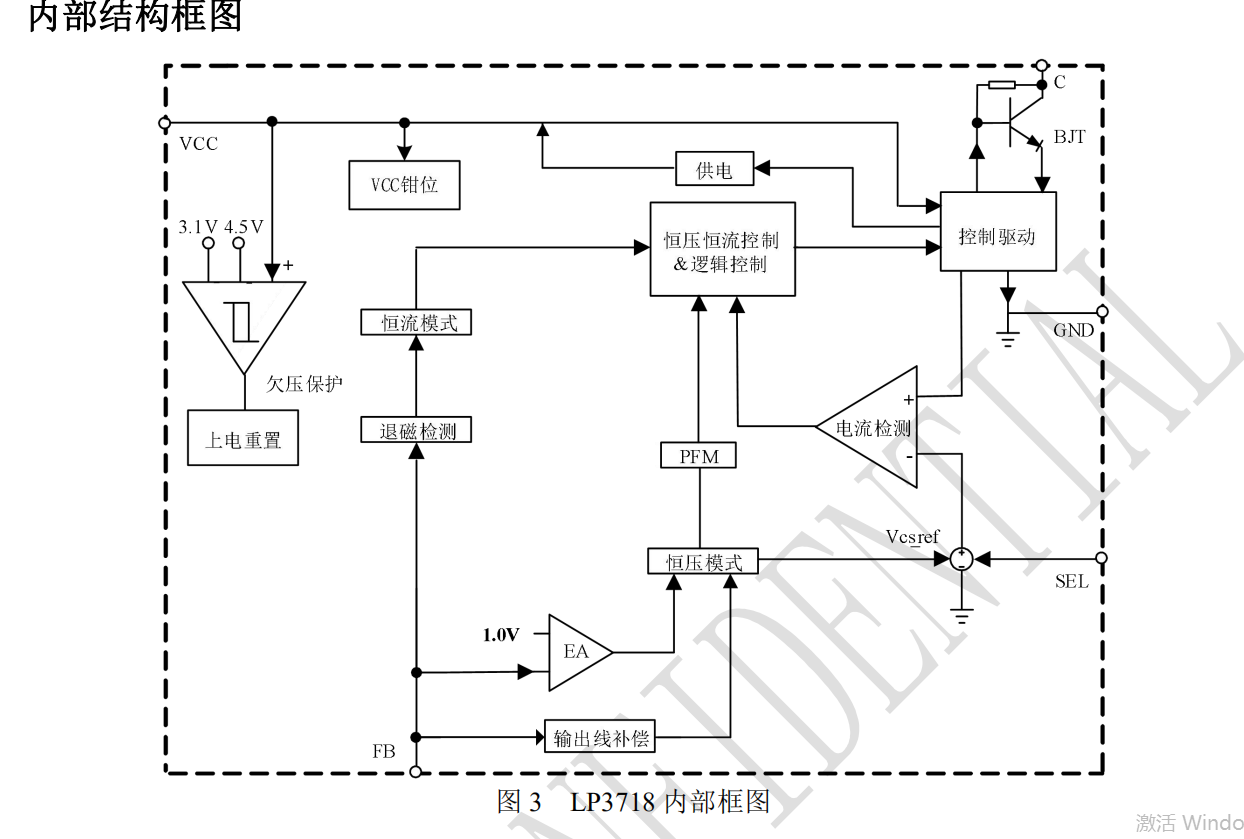

LP3718CA 內部結構：
