BP84505P作為一款高性能的電源管理芯片，憑借其卓越的特性與廣泛的應用場景，成為了眾多電子工程師和設計師的首選。本文將深入探討BP84505P的典型應用圖及其功能描述，以期為相關領域的專業人士提供有價值的參考。
BP84505P是一款由晶豐明源推出的高性能電源管理芯片。它專為滿足現代電子設備對電源效率、穩定性和可靠性日益增長的需求而設計，廣泛應用于各種消費電子、工業控制以及通信設備等領域。BP84505P芯片采用了先進的電路設計和制造工藝，能夠在各種復雜的工況下保持穩定的性能表現，同時具備高效能轉換、低功耗以及多種保護機制等特點。

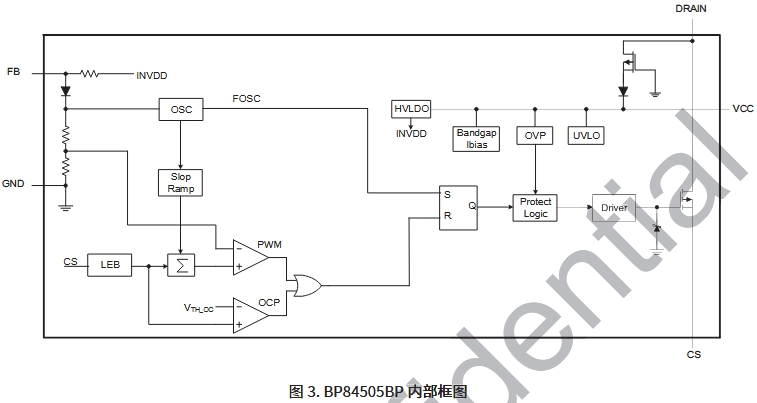

BP84505P的典型應用電路圖如下所示：
BP84505P的輸入端通常連接到交流電源，通過整流橋將其轉換為直流電壓，為后續的電路提供穩定的輸入。輸入電壓范圍通常為90V~264V，能夠適應不同地區的電網電壓波動，確保設備在全球范圍內都能正常工作。在輸入端還配備有過壓保護（OVP）和欠壓保護（UVLO）功能，當輸入電壓超過或低于設定閾值時，芯片將自動關閉輸出，保護電路免受損壞。
輸出端是BP84505P的核心部分，它通過內部的功率開關管和控制電路，將輸入的直流電壓轉換為穩定的輸出電壓。BP84505P支持多種輸出電壓配置，能夠滿足不同設備的需求。輸出電壓的穩定性通過反饋（FB）引腳進行精確控制，反饋信號與內部的基準電壓進行比較，調節功率開關管的導通時間，從而實現穩定的輸出電壓。此外，輸出端還具備過流保護（OCP）和短路保護功能，當輸出電流超過設定值或發生短路時，芯片將迅速切斷輸出，保護負載和自身不受損壞。
BP84505P的控制電路是其智能化的核心。它采用了先進的PWM（脈沖寬度調制）控制技術，通過調節脈沖的寬度來控制功率開關管的導通時間，從而實現對輸出電壓的精確調節。控制電路還包括了斜率補償、軟啟動、頻率抖動等多種功能，以提高系統的穩定性和抗干擾能力。斜率補償可以有效防止電流環路的不穩定，軟啟動功能則能夠在啟動時逐漸增加輸出電壓，避免電流沖擊對負載造成損害，頻率抖動則可以降低電磁干擾（EMI）。
BP84505P還具備一些輔助功能，如溫度保護、待機模式等。溫度保護功能通過內置的溫度傳感器監測芯片的工作溫度，當溫度超過設定閾值時，芯片將自動降低輸出功率或關閉輸出，防止芯片因過熱而損壞。待機模式則可以在設備不工作時，將芯片的功耗降至最低，延長設備的使用壽命并降低能耗。
BP84505P采用了先進的電路設計和制造工藝，能夠實現高達90%以上的轉換效率。高效的轉換不僅能夠降低能源損耗，提高設備的能效比，還能減少熱量的產生，提高系統的穩定性和可靠性。在高負載和低負載條件下，BP84505P都能保持穩定的效率表現，確保設備在各種工況下都能高效運行。
BP84505P通過精確的反饋控制機制，能夠實現穩定的輸出電壓。輸出電壓的穩定性對于電子設備的正常運行至關重要，不穩定的電壓可能導致設備性能下降甚至損壞。BP84505P的反饋控制電路采用了高精度的誤差放大器和快速響應的PWM控制器，能夠在負載變化和輸入電壓波動的情況下，迅速調整輸出電壓，保持其穩定性。此外，BP84505P還具備低紋波和低噪聲的特點，能夠為敏感的電子設備提供高質量的電源。
BP84505P具備多種保護機制，能夠有效保護電路免受各種故障的影響。這些保護機制包括過壓保護（OVP）、欠壓保護（UVLO）、過流保護（OCP）、短路保護、溫度保護等。過壓保護和欠壓保護可以防止輸入電壓的異常波動對電路造成損壞；過流保護和短路保護則能夠在輸出電流異常時迅速切斷輸出，保護負載和自身不受損壞；溫度保護則可以防止芯片因過熱而損壞。這些保護機制的綜合應用，使得BP84505P能夠在各種復雜的工況下穩定、可靠地運行。
BP84505P的智能控制功能使其能夠適應不同的應用場景和負載需求。它采用了先進的PWM控制技術，通過調節脈沖的寬度來控制功率開關管的導通時間，從而實現對輸出電壓的精確調節。此外，BP84505P還具備斜率補償、軟啟動、頻率抖動等多種功能，以提高系統的穩定性和抗干擾能力。斜率補償可以有效防止電流環路的不穩定，軟啟動功能則能夠在啟動時逐漸增加輸出電壓，避免電流沖擊對負載造成損害，頻率抖動則可以降低電磁干擾（EMI）。

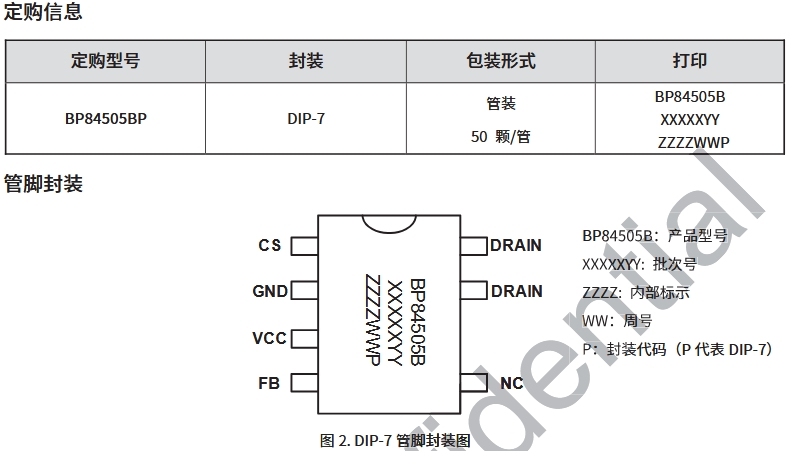

BP84505P采用了緊湊的封裝形式，如DIP-7等，能夠在有限的空間內實現高效能的電源管理。這對于現代電子設備的小型化和輕薄化設計具有重要意義。小巧的封裝尺寸不僅能夠節省電路板空間，還能降低設備的整體尺寸和重量，滿足消費者對便攜式電子設備的需求。
BP84505P憑借其卓越的性能和廣泛的應用范圍，成為了眾多電子設備的首選電源管理芯片。以下是BP84505P的一些典型應用場景：
在消費電子領域，BP84505P被廣泛應用于智能手機、平板電腦、筆記本電腦、智能電視等設備的電源適配器中。這些設備對電源的效率、穩定性和可靠性有著極高的要求，BP84505P能夠滿足這些需求，為設備提供穩定的電源支持。此外，BP84505P的小巧封裝尺寸也使其能夠輕松集成到這些小型化設備中，不占用過多的空間。
在工業控制領域，BP84505P被用于各種工業自動化設備、機器人、PLC（可編程邏輯控制器）等的電源模塊中。這些設備通常需要在惡劣的工況下長時間穩定運行，BP84505P的高效能轉換、穩定的輸出電壓和多重保護機制使其能夠滿足這些要求。此外，BP84505P的智能控制功能還能夠根據不同的負載需求自動調整輸出功率，提高系統的效率和可靠性。
在通信領域，BP84505P被應用于基站、路由器、交換機等通信設備的電源模塊中。這些設備對電源的穩定性和可靠性要求極高，BP84505P的多重保護機制和智能控制功能能夠確保設備在各種工況下穩定運行。此外，BP84505P的低紋波和低噪聲特點還能夠為通信設備提供高質量的電源，保證通信信號的穩定傳輸。
BP84505P作為一款高性能的電源管理芯片，憑借其高效能轉換、穩定的輸出電壓、多重保護機制、智能控制功能以及小巧的封裝尺寸等特點，在現代電子設備中得到了廣泛應用。它不僅能夠滿足不同設備對電源的嚴格要求，還能提高設備的性能、可靠性和使用壽命。
